單層陶瓷線路板與多層陶瓷線路板六大不同

單層陶瓷線路板與多層陶瓷線路板從結構，性能、制作工藝、難度、價格、交期、應用皆有不同，今天小編就來闡述一下單層陶瓷線路板與多層陶瓷線路板的不同之處。

一， 單層陶瓷線路板與多層陶瓷線路板結構不同

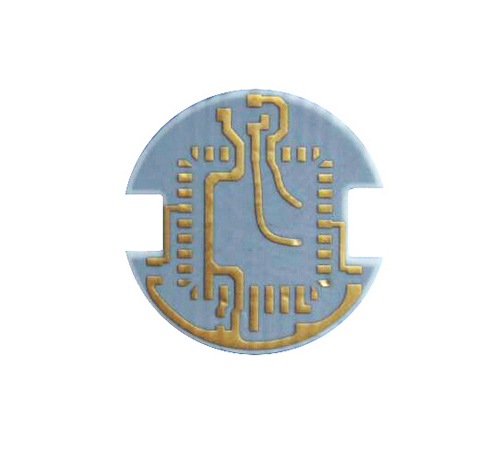

      單層陶瓷線路板結構一面是光板一面是覆銅或者線路的陶瓷線路板，結構相對簡單；多層陶瓷線路板，除了雙面陶瓷線路板外，還要高層（3層以上~20層）；雙面陶瓷線路一般是雙面是線路或者覆銅，或者一面覆銅一面線路；而高層陶瓷線路板銅層在三層以上，結構和線路較為復雜，屬于高精密、高集成電子器件。

二， 單層陶瓷線路板與多層陶瓷線路板性能不同

   單層陶瓷線路板和多層陶瓷線路板，都采用的是陶瓷基材做的，但是多層陶瓷線路板的除了陶瓷線路板本身的高導熱、高絕緣、高頻等特性外，具備高集成、高精密多層互連的特性，在高端產品領域備受關注和應用。

三， 單層陶瓷線路板與多層陶瓷線路板制作工藝不同

   單層陶瓷線路板和雙面陶瓷線路板制作工藝較為簡單，一般有DPC、DBC、AMB制作工藝。那么多層陶瓷線路板（三層以上），制作工藝一般用HTCC工藝或者LTCC工藝，制作過程較為復雜、對技術過程環節把控非常嚴格，報費率較高，制作成本高。

四， 單層陶瓷線路板與多層陶瓷線路板難度不同

      單層陶瓷線路板只有一面線路或者一面銅層，制作較為簡單，難度叫小；雙面陶瓷線路板，則需要評估線路精密度，一般難度不大。多層陶瓷線路板制作難度較大，首先要審核圖紙是否符合工藝可行性，另外從燒結溫度，燒結助劑、線路印刷等各個環節都需要精密的設計和執行方案，否則報廢率很高。

五， 單層陶瓷線路板與多層陶瓷線路板價格和交期不同

   單層陶瓷線路板和雙面陶瓷線路板價格相對比多層陶瓷線路板便宜很多，多層陶瓷線路板少則幾萬元，多則十幾萬元，和層數以及加工要求有關系。單、雙面陶瓷線路板打樣一款也就幾千元費用，相對而言是要便宜很多的。同樣，單雙面陶瓷線路板交貨周期也更短，一般10天左右可以出貨，多層陶瓷線路板一般制作周期在一個月以上。

六， 單層陶瓷線路板與多層陶瓷線路板應用不同

單層和雙面陶瓷線路板應用廣泛，在汽車電子、LED、半導體器件、通訊等領域應用，多層陶瓷線路板一般應用產品較為高端領域、高精密度、高集成度。比如功率模組，醫療器械、交通軌道、高端通訊、電力電網等。

以上是小編闡述的關于單層陶瓷線路板與多層陶瓷線路板六大不同之處，相信您單層陶瓷線路板與多層陶瓷線路板，包括高層陶瓷線路板有一個較為清晰的認知了，更多陶瓷線路板相關問題歡迎咨詢金瑞欣特種電路。
