氧化鋁陶瓷電路板（Al?O?陶瓷基板）因其優異的性能，結合雙面鎳鈀金（ENEPIG）或銀（Ag）表面處理，廣泛應用于高可靠性電子領域。以下是其核心作用及應用場景的詳細分析：

一、氧化鋁陶瓷基板的核心特性

l高導熱性（24-28 W/m·K）：快速散熱，適合高功率器件。

l優異絕緣性（擊穿電壓 >10 kV/mm）：保障電路安全性。

l低介電損耗（高頻下穩定）：適用于射頻/微波電路。

l高機械強度：耐高溫（>1000℃）、抗腐蝕，適應惡劣環境。

l尺寸穩定性：熱膨脹系數與芯片材料（如Si、GaN）匹配，減少熱應力。

二、表面處理的核心作用

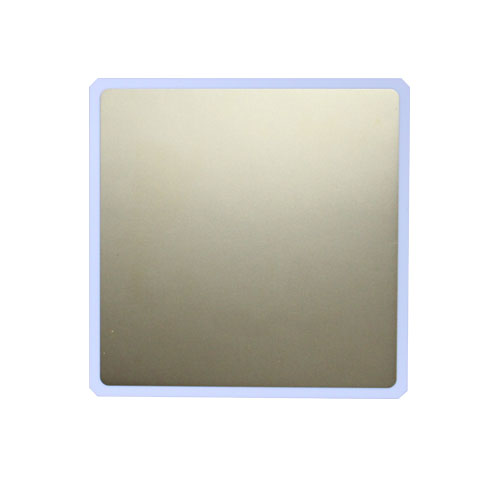

1. 雙面鎳鈀金（ENEPIG）

l結構：Ni（鎳，3-5μm）→ Pd（鈀，0.05-0.1μm）→ Au（金，0.03-0.05μm）。

核心作用：

lNi層：阻擋銅擴散，增強焊接可靠性。

lPd層：防止鎳氧化，提高耐腐蝕性。

lAu層：提供低接觸電阻表面，適合金線鍵合（Wire Bonding）和錫焊。

優勢：

l兼容多種焊接工藝（金線、鋁線、錫膏）。

l抗氧化性強，適合長期儲存。

l適用于高密度封裝（如CSP、BGA）。

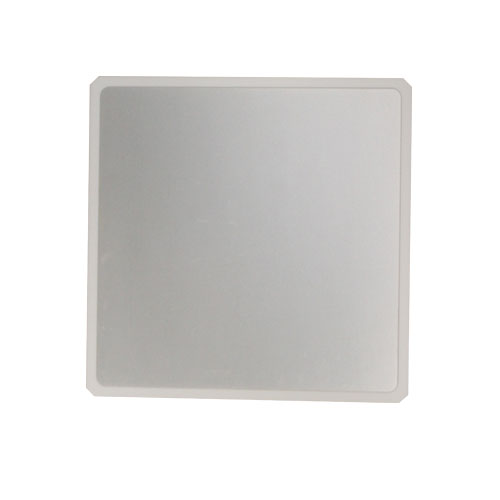

2. 銀（Ag）表面處理

l結構：直接鍍銀（厚度通常0.1-0.3μm）或銀漿燒結。

核心作用：

l超高導電性（電阻率1.59×10?? Ω·m）：降低高頻信號損耗。

l低成本：比金、鈀經濟。

l低溫燒結：適合大功率器件與基板連接（如銀燒結工藝）。

劣勢：

l易氧化（需密封或涂覆保護層）。

l銀遷移風險（潮濕環境下可能短路）。

三、典型應用場景

1. 高功率電子

場景：IGBT模塊、新能源汽車電驅系統、光伏逆變器。

選擇依據：

l氧化鋁的高導熱性快速散熱。

lENEPIG處理確保高溫下的焊接可靠性。

2. 射頻/微波通信

場景：5G基站PA（功率放大器）、雷達TR組件、衛星通信。

選擇依據：

l銀的高導電性降低信號損耗。

l陶瓷基板的低介電損耗（tanδ <0.0004）提升高頻性能。

3. LED封裝

場景：大功率COB（Chip-on-Board）LED、紫外LED。

選擇依據：

l銀層反射率高（>95%），提升出光效率。

l陶瓷基板耐高溫，延長LED壽命。

4. 航空航天與軍工

場景：機載雷達、導彈制導系統、衛星電源管理。

選擇依據：

lENEPIG處理抗振動、耐鹽霧腐蝕。

l陶瓷基板在極端溫度（-55℃~850℃）下穩定。

5. 醫療電子

場景：植入式設備、高頻手術刀。

選擇依據：

l生物兼容性（ENEPIG無毒性）。

l陶瓷基板滅菌耐受性（高溫/輻射）。

四、選型對比（鎳鈀金 vs 銀）

五、未來趨勢

l銀燒結技術：取代傳統焊料，提升功率模塊壽命（如豐田混動車型）。

l低溫共燒陶瓷（LTCC）：多層陶瓷電路板集成無源元件，用于6G通信。

l環保替代：減少貴金屬（如鈀）依賴，開發納米銀合金涂層。

通過合理選擇氧化鋁基板與表面處理工藝，可在性能、成本、可靠性間取得平衡，滿足不同場景需求。
