產品詳情

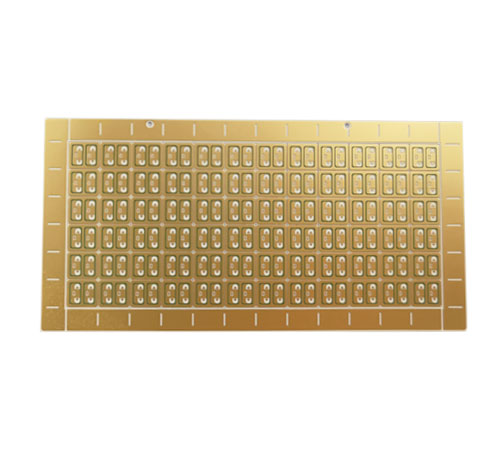

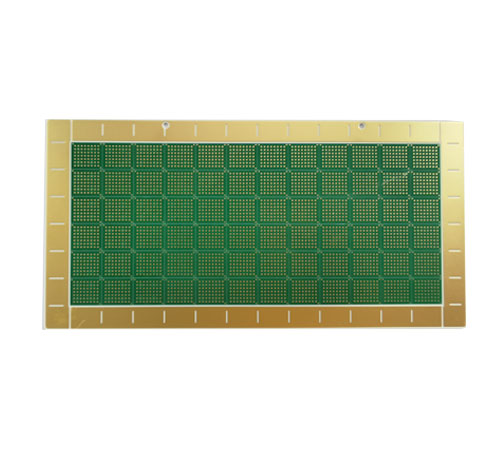

DBC陶瓷電路板

層數：2層
板厚：0.5mm
所用板材：96%氧化鋁
表面處理：鎳鈀金3U"
外層銅厚：65UM
工藝特點：DBC工藝
編號：12386



金瑞欣陶瓷電路板打樣，百道制程、“劍”出鋒芒

Jin ruxin circuit board, 100 - way process, "jian" out of the e

01.優越的電氣性能和物力性能使陶瓷基板倍受青睞

● 導熱系數20-200W/m.k（是鋁基銅基板的20-200倍），介質耐壓17000V/mm（是其他電路板的17倍）；

● 導體線路結合力≧20N/C㎡（是其他線路板的20倍），陶瓷板表面粗糙度0.2-0.7um；

● 抗壓強度≧450MPa（比任何一種材質的PCB都要高），而且在各種惡劣的環境中（高溫、高濕、高壓、高腐蝕）亦有著良好的電氣性能

02.優質選材確保陶瓷電路板各項性能持久實現

● 全部選用德國進口陶瓷及華清陶瓷基片:96氧化鋁陶瓷片、氮化鋁陶瓷片、微晶玻璃等；

● 所有陶瓷片進倉都必須要經過相關粗糙度、翹曲度等機械性能和物理性能的檢驗。


03.精密加工工藝：高質量、高技術、高難度

● 可加工3mil/3mil的精密電路，0.01-0.5mm的導體厚度，微孔填孔，無機圍壩工藝，3D線路等；

● 加工厚度：0.25、0.38、0.5、0.635、1.0、1.5、2.0、2.5、3.0mm等；

● 多樣化的表面處理：鍍金工藝1-30u”、鎳鈀金工藝1-5u”、鍍銀工藝（3-30um）、鍍鎳工藝（3-10um）、沉錫工藝（1-3um）等

04.成熟完備的質量控制體系

● 所有產品在生產過程中必須接受各項儀器的功能檢驗，出貨之前使用100倍顯微鏡進行全檢驗；

● 獲得TS16949及ISO9001等國際質量體系認證，并嚴格按照質量體系的要求進行各項品質活動



應用領域：通信天線、汽車電源控制模塊、交流變換器、變光系統、點火器、DC-AC轉換器、開關調機器、固體繼電器、整流電橋、大功率LED等



金瑞欣—— 10年堅持，一直為電子行業打造高品質的電路板

口碑源于成功的客戶見證

深圳市金瑞欣特種電路技術有限公司
深圳市金瑞欣特種電路技術有限公司，是國內一家專注陶瓷電路板中小批量及樣板的研發生產廠家。金瑞欣擁有十年pcb行業經驗，三年多陶瓷電路板制作經驗。為企業提供高精密單、雙面陶瓷電路板，多層陶瓷電路板定制生產，主營氧化鋁陶瓷基、氮化鋁陶瓷基、氮化硅陶瓷基板pcb加工生產，是專門為國內外高科技企業及科研單位服務的深圳電路板廠家。產品覆蓋通信、電源、醫療設備、工業控制、汽車電子、智能裝備、交通軌道、無人機、安防電子、大功率LED照明及顯示屏等領域，產品遠銷歐美等國家。
公司陶瓷電路板月產能100000張，制造經驗豐富。精通DPC、AMB、DBC、LTCC、HTCC制作工藝；擁有先進陶瓷生產設備和技術，以快速的交期和穩定的品質滿足客戶的研發進程和生產需要，品質優先，占領市場先機。陶瓷板交期打樣7~10天，批量10~15天，具體要看圖紙、加工要求以及難度，快速為您定制交期，我們以“品質零缺陷”為宗旨，提供優質的產品和服務。多年來我們與客戶保持著良好的合作關系，合作終端客戶超過3000家企業包括高校研發機構。比如景旺、海口冰川、天地偉業，浙江大華、大疆無人機、烽火通訊等，中電電力，清華大學、北京大學、中科院、邁瑞醫療、比亞迪等。
