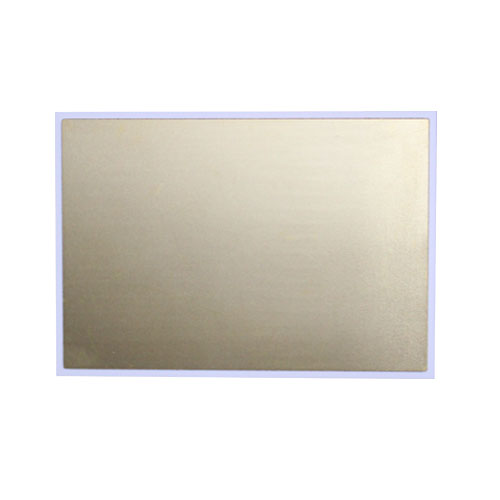

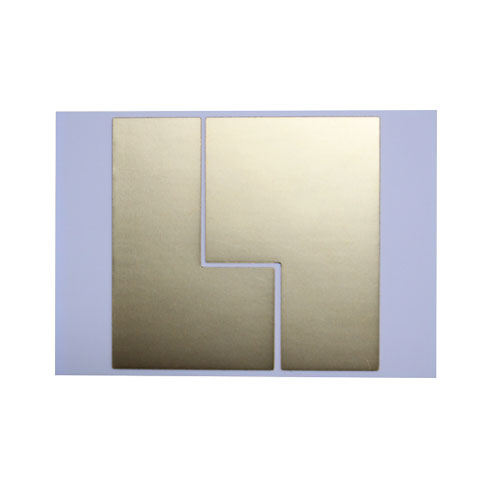

氧化鋁陶瓷電路板（Al?O?陶瓷基板）是一種以高純度氧化鋁（Al?O?）為核心材料制成的電子基板，因其獨特的材料特性廣泛應用于高可靠性、高性能的電子設備中。以下是其核心作用、優勢及特點的詳細說明：

一、氧化鋁陶瓷電路板的主要作用

1.高功率電子器件的散熱載體
用于大功率LED、IGBT模塊、激光二極管等設備，通過高導熱性快速導出熱量，避免器件過熱失效。

2.高頻/微波器件的信號傳輸介質
在5G通信、雷達、射頻模塊中，提供低介電損耗和高頻穩定性，確保信號傳輸?shù)耐暾浴?/span>

3.高溫環境下的電路支撐
適用于航空航天、汽車引擎控制等高溫場景，耐受極端溫度（-50°C至1000°C），保障電路長期穩定運行。

4.高密度電子封裝平臺
支持多層布線、微型化元件封裝，滿足半導體封裝、MEMS傳感器等對高精度和高集成度的需求。

二、氧化鋁陶瓷電路板的顯著優勢

1.卓越的導熱性能
導熱系數（20-30 W/m·K）遠高于普通FR-4（0.3 W/m·K）和鋁基板（1-3 W/m·K），適合高效散熱場景。

2.優異的絕緣性與耐壓性
絕緣強度達10-20 kV/mm，可隔離高壓電路，防止漏電或擊穿，保障設備安全。

3.低熱膨脹系數（CTE）匹配
CTE（7-8 ppm/°C）與半導體芯片（如硅：4 ppm/°C）接近，減少熱循環下的應力開裂，提升可靠性。

4.化學惰性與耐腐蝕性
抵抗酸堿、有機溶劑侵蝕，適用于化工、醫療等腐蝕性環境。

5.機械強度高
抗彎強度300-400 MPa，硬度高（莫氏9級），耐磨損，適合惡劣工況下的長期使用。

三、氧化鋁陶瓷電路板的核心特點

1.材料特性

l高純度氧化鋁（96%/99%）：確保熱、電、機械性能的穩定性。

l致密結構：氣孔率低（<5%），防止吸潮和氣體滲透，提升可靠性。

2.工藝適應性

l厚膜/薄膜工藝兼容：支持銀漿印刷、激光打孔、光刻等精密加工。

l多層共燒技術：實現復雜三維電路結構，滿足高頻、高密度需求。

3.高頻性能突出

l低介電常數（ε=9-10）：減少信號延遲，提升高頻響應。

l低介電損耗（tanδ<0.0002）：降低能量損耗，適用于毫米波通信。

4.環保與安全性

l 無鹵素、無鉛，符合RoHS標準，適合醫療和消費電子。

四、典型應用場景

lLED照明：延長芯片壽命（如COB封裝），降低光衰。

l新能源汽車：用于電控系統、充電樁功率模塊。

l航空航天：衛星通信、引擎?zhèn)鞲衅骰濉?/span>

l工業電力電子：變頻器、高壓電源模塊。

總結

氧化鋁陶瓷電路板憑借其高導熱、高絕緣、耐高溫、強化學穩定性等特性，成為高端電子領域的理想選擇。盡管成本高于傳統基板，但其在可靠性、壽命、性能上的優勢，使其在功率電子、高頻通信、極端環境應用中不可替代。隨著5G、新能源等技術的發展，氧化鋁陶瓷基板的需求將持續增長。
